以往的Brook黑色摇杆芯片Brook Universal Fighting Board都是集成式20P接口或者螺丝接口，需要共享GND连接按钮、摇杆非常的麻烦，不熟悉的兄弟会折腾半天... 于是有了这块扩展转接板...
这是2022年11月疫情给关在家里，无事可做的时候设计的转接板，仅限对应Brook Universal Fighting Board摇杆芯片。
目的很简单 ~ 方便接线！5P摇杆直接来（8P摇杆P哥也有小转接板不纠结哈），所有的按钮都是2P直插，完全不用折腾线材了！
按钮输出有：A/X、B/O、X/□、Y/△、L1、R1、L2、R2、L3、R3、SHARE/投币、OPTION/开始、PS按钮、Touchpad按钮、Turbo连发按钮...
然后2个5V供电输出口也都是具备的。

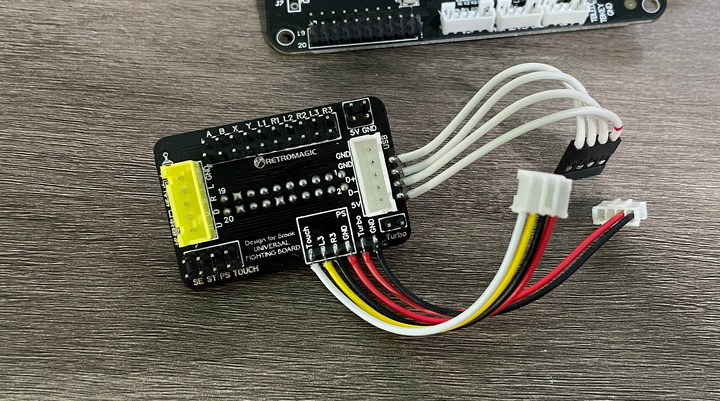

如上图，只需要插入这块黑色的Brook Universal Fighting Board摇杆芯片20Pin接口即可...
当然请你注意标记的1-2/19-20脚顺序，别反插，按钮和摇杆反插无所谓大不了不能用...
但是若是USB，因为涉及到供电问题，所以反插是必烧芯片！一定要注意USB的线序 5V/VCC D- D+ GND GND 通常我会在5V/VCC供电脚标记红色提示；
把两个ph2.0插口按上图中插入之后，然后USB的4p线可以根据需要接入或者不接；
不接就直接走芯片的方口USB接摇杆框体转接线或者直接接主机...
P哥是因为所有自己设计的框体内部都有富士康代工的苹果USB母口，所以我需要把USB输出为XH 2.54 5P口；
当然若是你需要，我也可以帮你定做任何输出转接电路板...
差不多描述就是这些了，这东西目前已经真机测试通过，预计2022年春节左右会发布零售；
至于Brook XB Finghting Board 白色的XBOX系列版本转接板，目前也已经设计好了...
有兴趣的朋友可以点击这里查看详情 ...
下面给大家LOOK一下正面：
然后是背面：
P哥自家的东西都有个明显特色，就是PCB电路板底部不会有奇葩的凸起，都是超级圆润的焊点；
这个做法费时间，成本也比较贵，不过P哥家的东西从不偷工减料也是大家所了解的啦，哈哈哈...
